本標準參照國際標準ISO239-1974《鉆夾頭圓錐》。

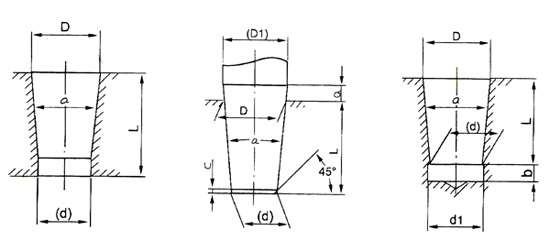

本標準規定了鉆夾頭上使用的莫氏和賈各圓錐的型式和參數。
本標準適用于鉆夾頭及與其配合使用的主機主軸端和鉆夾頭接桿上用的圓錐。
|
圓錐規格 |
D |
D 1 |
d |
d 1 |
L |
a max |
b |
c |
錐角 a |
錐度 |
|
莫 氏
短
圓
錐 |
B10 |
10.094 |
10.3 |
9.4 |
9.8 |
14.5 |
3.5 |
3.5 |
1.0 |
2°51′26.7″ |
1:20.047=0.04988 |
|
B12 |
12.065 |
12.2 |
11.1 |
11.5 |
18.5 |
莫氏錐度NO.1 |
|
B16 |
15.733 |
16.0 |
14.5 |
15.0 |
24.0 |
5.0 |
4.0 |
1.5 |
2°51′41.0″ |
1:20.020=0.04995 |
|
B18 |
17.780 |
18.0 |
16.2 |
16.8 |
32.0 |
莫氏錐度NO.2 |
|
B22 |
21.793 |
22.0 |
19.8 |
20.5 |
40.5 |
5.0 |
4.5 |
2.0 |
2°52′31.5″ |
1:19.922=0.05020 |
|
B24 |
23.825 |
24.1 |
21.3 |
22.0 |
50.5 |
莫氏錐度NO.3 |
|
圓錐規格 |
D |
D 1 |
d |
d 1 |
L |
a max |
b |
c |
錐角 a |
錐度 |
|
|
|
賈
各
圓
錐 |
J0 |
6.350 |
|
5.802 |
|
11.112 |
|
|
|
2°49′24.7″ |
1:20.288=0.049 29 |
|
J1 |
9.754 |
|
8.469 |
|
16.669 |
|
|
|
4°24′53.1″ |
1:12.972=0.077 09 |
|
J2（短） |
13.940 |
|
12.386 |
|
19.050 |
|
|
|
4°40′11.6″ |
1:12.262=0.081 55 |
|
J2 |
14.199 |
|
12.386 |
|
22.225 |
|
|
|
4°40′11.6″ |
1:12.262=0.081 55 |
|
J33 |
15.850 |
|
14.237 |
|
25.400 |
|
|
|
3°38′13.4″ |
1:15.748=0.063 50 |
|
J6 |
17.170 |
|
15.852 |
|
25.400 |
|
|
|
2°58′24.8″ |
1:19.264=0.051 91 |
|
J3 |
20.599 |
|
18.951 |
|
30.956 |
|
|
|
3°3′1.0″ |
1:18.779=0.053 25 |
|
（J4） |
28.550 |
|
26.346 |
|
42.069 |
|
|
|
3°0′5.8″ |
1:19.084=0.052 40 |
|
（J5） |
35.890 |
|
33.422 |
|
47.625 |
|
|
|
2°58′8.3″ |
1:19.305=0.051 83 |
注：表中括號內的參數盡可能不選用。
