1范圍

本標準規定了鉆夾頭接桿的型式和尺寸。

2 引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均

為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

GB/T 1443—1996 機床和工具柄用自夾圓錐

GB/T 6090—1993 鉆夾頭圓錐

3 型式和尺寸

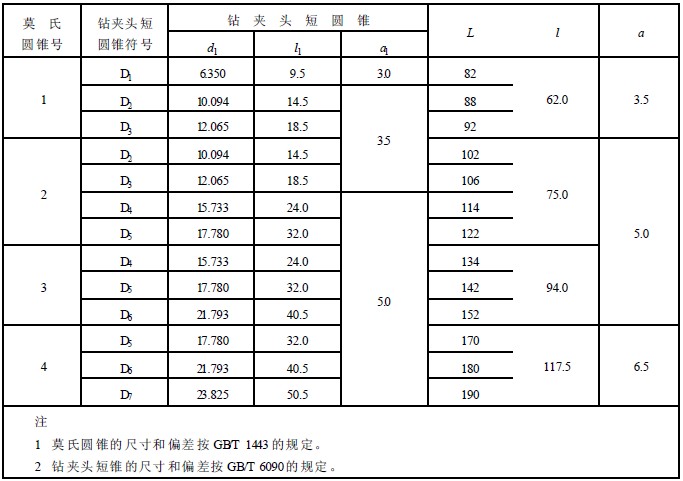

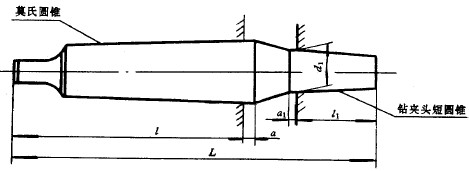

型式和尺寸按下圖和表的規定。

4 標記

標記示例：

莫氏圓錐2 號，短圓錐錐度D2 的鉆夾頭接桿：

接桿 2-D2 JB/T 3411.73—1999
